設計結構詳細說明

（一）結構層次：

1、油漆：

采用體育木地板專用耐磨漆，防滑系數0.4-0.6，漆膜表面耐磨性能、附著力、硬度等耐用性能滿足運動木地板需求，無毒，符合相關**標準及法律法規要求。

2、面板：

采用22mm厚二級楓樺木面板，在投標文件中注明所選材料的名稱、原產地。寬度65-70mm,長度1800-2000mm，面板材料滿足《體育館用木質地板》GB/T20239-2015驗收標準要求，不起毛刺，外觀允許出現一定色差、芯材、活結，但不得出現死節、蟲眼、腐朽、鈍棱、波紋、裂紋、橫順彎等現象。

3、毛地板：

采用不小于12mm耐水防腐的體育專用膠合板，按照GB/T9846-2015《普通膠合板》、GB/T20239-2015《體育館用木質地板》**標準執行，毛地板在加工時應進行防腐、防蟲、防潮處理，上鋪吸音減震防潮隔離膜一層。

4、龍骨：

龍骨應使用高強度結構性LVL龍骨，龍骨截面尺寸不小于70mm（寬）×24mm（高），按照GB-T20241-2006《單板層積材》、GB/T20239-2015**標準執行浸漬處理，達到脫水、脫脂、防蟲、防腐、防火、結構不易變形、提高使用壽命等效果，龍骨應采用止退鋼釘與混凝土地面進行固定。

5、彈性墊：

采用運動木地板專用彈性膠墊，厚度12mm，長寬尺寸需確保龍骨安裝的穩定性，硬度及耐壓回彈性能優異，確保地板在高、低溫環境下長時間承受重載均能實現良好的運動性能；彈性墊材料中有害物質限量應符合相關國標要求。

6、踢腳板：

木板面層的踢腳板應在面層安裝后裝置籃球場地板維修，設置的踢腳板應為透氣式踢腳板，以保證地板結構的通風。

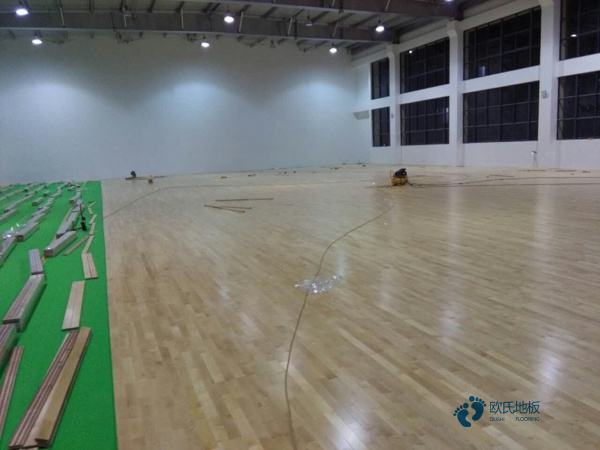

安裝應符合下述標準：采用固定懸浮式鋪設方法，木質地板鋪設施工前，應將龍骨間清掃干凈，確認前道工序應符合相應規定。鋪設木地板時，其龍骨的規格尺寸、間距和穩固方法等均應符合設計要求。龍骨固定時，不得損壞基層結構和預埋管線。龍骨應墊實釘牢，與墻之間應留出40mm的縫隙，表面應平直。木質地板毛地板層鋪設時，相鄰毛地板組（或塊）間，毛地板組（或塊）≤1220mm時，端接縫隙應相互錯開，錯開距離≥400mm。木質地板表面層鋪設時，相鄰地板塊間端接縫隙應相互錯開，距離≥100mm。木質地板面層鋪設時，應考慮木地板材質、構造、威海當?shù)貧夂颉Ⅲw育館內環境條件的影響，適當預留伸縮縫間隙，并在施工方案中確定。木質地板的通風構造層應符合施工方案的設計要求。毛地板邊與墻面間隙應≤40mm，用鋼尺檢查，**至1mm。木地板表面層與墻面間隙應≤40，用鋼板尺檢查，**至1mm。
